Q347H trunnion mounted ball valve

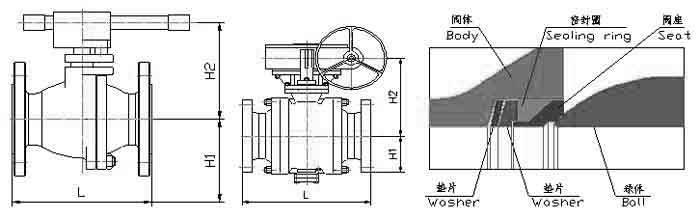

DN	PN16(1.6MPa)				PN25(2.5MPa)				备注
	L	H1	H2		L	H1	H2		浮  动  球
15	130	—	59		130	—	59
20	130	—	63		150	—	63
25	140	—	75		160	—	75
32	165	—	85		180	—	85
40	165	—	95		200	—	95
50	203	—	107		230	—	107		固定球  浮动球
65	222	—	142		290	—	142
80	241	—	152		310	—	152
100	305	—	178		350	—	178
125	356	—	252		381	—	252
150	394	—	272		403	—	272
200	457	—	342		502	—	342
200	457	—	398		502	—	398		固  定  球
250	533	335	495		568	335	495
300	610	385	580		648	385	580
350	686	430	625		762	430	625
400	762	470	720		838	470	720
500	914	590	840		991	590	840
600	1067	700	1050		1143	700	1050
700	1245	780	1150		1346	780	1150
